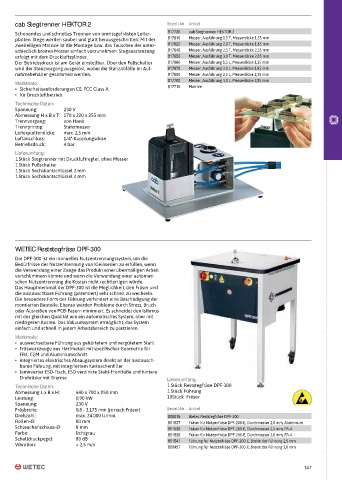

Page 147 - Wetek catalogue

cab Stegtrenner HEKTOR 2 Bestell-Nr. Artikel
Schonendes und schnelles Trennen von umrissgefrästen Leiter- 817730 cab Stegtrenner HEKTOR 2
platten. Stege werden sauber und glatt herausgeschnitten. Mit der 817610 Messer, Ausführung 1,5 T, Messerdicke 1,35 mm
zweiteiligen Matrize ist die Montage bzw. das Tauschen der unter- 817620 Messer, Ausführung 2,0 T, Messerdicke 1,85 mm
schiedlich breiten Messer einfach vorzunehmen. Stegausstanzung 817640 Messer, Ausführung 2,5 T, Messerdicke 2,35 mm
erfolgt mit dem Druckluftzylinder. 817650 Messer, Ausführung 3,0 T, Messerdicke 2,85 mm
Der Betriebsdruck ist am Gerät einstellbar. Über den Fußschalter 817660 Messer, Ausführung 1,5 L, Messerdicke 1,35 mm
wird der Stanzvorgang ausgelöst, wobei die Stanzabfälle im Auf- 817670 Messer, Ausführung 2,0 L, Messerdicke 1,85 mm
nahmebehälter gesammelt werden. 817690 Messer, Ausführung 2,5 L, Messerdicke 2,35 mm
817700 Messer, Ausführung 3,0 L, Messerdicke 2,85 mm
Merkmale:
• Sicherheitsanforderungen CE, FCC Class A 817710 Matrize
• für Druckluftbetrieb

Technische Daten:
Spannung: 230 V
Abmessung H x B x T: 170 x 220 x 255 mm
Trennvorgang: von Hand
Trennprinzip: Stanzmesser
Leiterplattendicke: max. 2,5 mm
Luftanschluss: 1/4"-Kupplungsdose
Betriebsdruck: 4 bar
Lieferumfang:
1 Stück Stegtrenner mit Druckluftregler, ohne Messer
1 Stück Fußschalter
1 Stück Sechskantschlüssel 2 mm
1 Stück Sechskantschlüssel 4 mm

WETEC Reststegfräse DPF-300

Die DPF-300 ist ein manuelles Nutzentrennungssystem, um die
Bedürfnisse der Nutzentrennung von Kleinserien zu erfüllen, wenn
die Verwendung einer Zange das Produkt einer übermäßigen Arbeit
verschlimmern könnte und wenn die Verwendung einer automati-
schen Nutzentrennung die Kosten nicht rechtfertigen würde.
Das Hauptmerkmal der DPF-300 ist die Möglichkeit, den Fräser und
die austauschbare Führung (patentiert) sehr schnell zu wechseln.
Die besondere Form der Führung verhindert eine Beschädigung der
montierten Bauteile. Ebenso werden Probleme durch Stress, Bruch
oder Ausreißen von PCB-Fasern minimiert. Es schneidet den Isthmus
mit der gleichen Qualität wie ein automatisches System, aber mit
niedrigeren Kosten. Das Vakuumsystem ermöglicht, das System
einfach und schnell in jedem Arbeitsbereich zu platzieren.
Merkmale:
• auswechselbare Führung aus gehärtetem und vergütetem Stahl
dž >ŗßŜſøŗĦƍøūČø ÑūŜ DÑŗťİøťÑĩĩ İĕť ŜŔøƍĕƧŜëđøŗ ?øĺİøťŗĕø ċůŗ
FR4, CEM und Aluminiumschnitt
• integriertes elektrisches Absaugsystem direkt an der austausch-
êÑŗøı >ůđŗūıČLj İĕť ĕıťøČŗĕøŗťøİ WÑŗťūŜëđøıƧĩťøŗ
• laminierter ESD-Tisch, ESD verzinkte Stahl-Frontfüße und hintere
Drehräder mit Bremse Lieferumfang:
Technische Daten: 1 Stück Reststegfräse DPF-300
Abmessung L x B x H: 640 x 700 x 950 mm 1 Stück Führung
Leistung: 0,90 kW 10 Stück Fräser
Spannung: 230 V
Fräsbreite: 0,8 - 3,175 mm (je nach Fräser) Bestell-Nr. Artikel
Drehzahl: max. 24.000 U/min. 806015 Wetec Reststegfräse DPF-300
Rollen-Ø: 80 mm 801537 Fräser für Nutzenfräse DPF-200-E, Durchmesser 2,0 mm, Aluminium
Schlauchanschluss-Ø: 8 mm 801538 Fräser für Nutzenfräse DPF-200-E, Durchmesser 2,5 mm, FR-4
Farbe: lichtgrau 801539 Fräser für Nutzenfräse DPF-200-E, Durchmesser 2,0 mm, FR-4
Schalldruckpegel: 80 dB 801541 Führung für Nutzenfräse DPF-200-E, Breite der Führung 2,5 mm
¯ĕêŗÑťĕĺıLJ Ȁ ƱLjƴ İǓŜ
800457 Führung für Nutzenfräse DPF-200-E, Breite der Führung 2,0 mm

147
