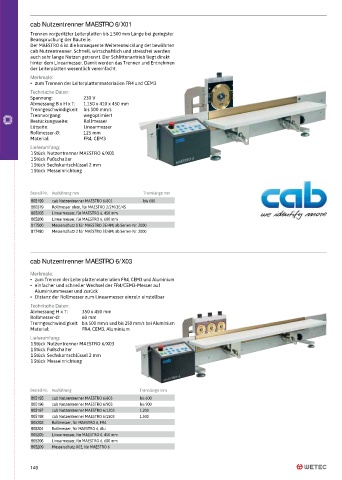

Page 146 - Wetek catalogue

cab Nutzentrenner MAESTRO 6/X01
Trennen vorgeritzter Leiterplatten bis 1.500 mm Länge bei geringster
Beanspruchung der Bauteile.
Der MAESTRO 6 ist die konsequente Weiterentwicklung der bewährten
cab Nutzentrenner. Schnell, wirtschaftlich und stressfrei werden
auch sehr lange Nutzen getrennt. Der Schlittenantrieb liegt direkt
hinter dem Linearmesser. Damit werden das Trennen und Entnehmen
der Leiterplatten wesentlich vereinfacht.
Merkmale:
• zum Trennen der Leiterplattenmaterialien FR4 und CEM3
Technische Daten:
Spannung: 230 V
Abmessung B x H x T: 1.150 x 410 x 450 mm
Trenngeschwindigkeit: bis 500 mm/s
Trennvorgang: wegoptimiert
Bestückungsseite: Rollmesser
Lötseite: Linearmesser
Rollmesser-Ø: 125 mm
Material: FR4, CEM3
Lieferumfang:
1 Stück Nutzentrenner MAESTRO 6/X01
1 Stück Fußschalter
1 Stück Sechskantschlüssel 2 mm
1 Stück Messeinrichtung

Bestell-Nr. Ausführung mm Trennlänge mm
805199 cab Nutzentrenner MAESTRO 6/601 bis 600
800379 Rollmesser oben, für MAESTRO 2/2M/3E/4S
805205 Linearmesser, für MAESTRO 6, 450 mm
805206 Linearmesser, für MAESTRO 6, 600 mm
817500 Messerschutz 1 für MAESTRO 3E/4M, ab Serien-Nr. 2000
817480 Messerschutz 2 für MAESTRO 3E/4M, ab Serien-Nr. 2000

cab Nutzentrenner MAESTRO 6/X03

Merkmale:
• zum Trennen der Leiterplattenmaterialien FR4, CEM3 und Aluminium
• einfacher und schneller Wechsel der FR4/CEM3-Messer auf
Aluminiummesser und zurück
• Distanz der Rollmesser zum Linearmesser einzeln einstellbar
Technische Daten:
Abmessung H x T: 350 x 450 mm
Rollmesser-Ø: 60 mm
Trenngeschwindigkeit: bis 500 mm/s und bis 250 mm/s bei Aluminium
Material: FR4, CEM3, Aluminium
Lieferumfang:
1 Stück Nutzentrenner MAESTRO 6/X03
1 Stück Fußschalter
1 Stück Sechskantschlüssel 2 mm
1 Stück Messeinrichtung

Bestell-Nr. Ausführung Trennlänge mm
805195 cab Nutzentrenner MAESTRO 6/603 bis 600
805196 cab Nutzentrenner MAESTRO 6/903 bis 900
805197 cab Nutzentrenner MAESTRO 6/1203 1.200
805198 cab Nutzentrenner MAESTRO 6/1503 1.500
805203 Rollmesser, für MAESTRO 6, FR4
805204 Rollmesser, für MAESTRO 6, Alu
805205 Linearmesser, für MAESTRO 6, 450 mm
805206 Linearmesser, für MAESTRO 6, 600 mm
805209 Messerschutz X03, für MAESTRO 6

146
