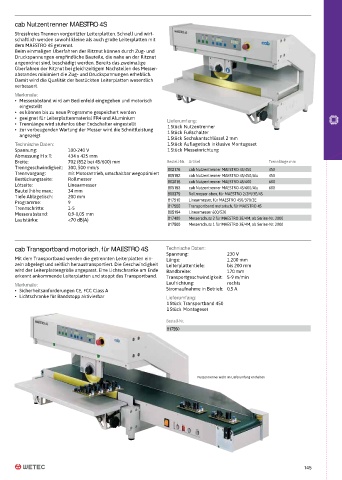

cab Nutzentrenner MAESTRO 4S
Stressfreies Trennen vorgeritzter Leiterplatten. Schnell und wirt-
schaftlich werden sowohl kleine als auch große Leiterplatten mit
dem MAESTRO 4S getrennt.
Beim einmaligen Überfahren der Ritznut können durch Zug- und
#ŗūëĦŜŔÑııūıČøı øİŔƧıñĩĕëđø ÑūťøĕĩøLj ñĕø ıÑđø Ñı ñøŗ ˆĕťƍıūť
angeordnet sind, beschädigt werden. Bereits das zweimalige
Überfahren der Ritznut bei gleichzeitigem Nachstellen des Messer-
abstandes minimiert die Zug- und Druckspannungen erheblich.
Damit wird die Qualität der bestückten Leiterplatten wesentlich
verbessert.
Merkmale:
• Messerabstand wird am Bedienfeld eingegeben und motorisch
eingestellt
• es können bis zu neun Programme gespeichert werden
• geeignet für Leiterplattenmaterial FR4 und Aluminium Lieferumfang:
• Trennlänge wird stufenlos über Endschalter eingestellt 1 Stück Nutzentrenner
• zur vorbeugenden Wartung der Messer wird die Schnittleistung 1 Stück Fußschalter
angezeigt
1 Stück Sechskantschlüssel 2 mm
Technische Daten: ư ťůëĦ ūƨÑČøťĕŜëđ ĕıĦĩūŜĕžø aĺıťÑČøŜøť
Spannung: 100-240 V 1 Stück Messeinrichtung
Abmessung H x T: 434 x 425 mm
Breite: 702 (852 bei 4S/600) mm Bestell-Nr. Artikel Trennlänge mm
Trenngeschwindigkeit: 300, 500 mm/s 802176 cab Nutzentrenner MAESTRO 4S/450 450
Trennvorgang: mit Motorantrieb, umschaltbar wegoptimiert 805192 cab Nutzentrenner MAESTRO 4S/450/Alu 450
Bestückungsseite: Rollmesser 803016 cab Nutzentrenner MAESTRO 4S/600 600
Lötseite: Linearmesser
Bauteilhöhe max.: 34 mm 805193 cab Nutzentrenner MAESTRO 4S/600/Alu 600
Tiefe Ablagetisch: 200 mm 800379 Rollmesser oben, für MAESTRO 2/2M/3E/4S
Programme: 9 817510 Linearmesser, für MAESTRO 450/370/3E
Trennschritte: 1-5 817550 Transportband motorisch, für MAESTRO 4S
Messerabstand: 0,9-0,05 mm 805194 Linearmesser 600/520
YÑūťŜťßŗĦøLJ ȀƶƯ ñ ǚ Ǜ 817480 Messerschutz 2 für MAESTRO 3E/4M, ab Serien-Nr. 2000
817500 Messerschutz 1 für MAESTRO 3E/4M, ab Serien-Nr. 2000

cab Transportband motorisch, für MAESTRO 4S Technische Daten:
Spannung: 230 V
Mit dem Transportband werden die getrennten Leiterplatten ein- Länge: 1.200 mm
zeln abgelegt und seitlich heraustransportiert. Die Geschwindigkeit Leiterplattentiefe: bis 200 mm
wird der Leiterplattengröße angepasst. Eine Lichtschranke am Ende Bandbreite: 170 mm
erkennt ankommende Leiterplatten und stoppt das Transportband. Transportgeschwindigkeit: 5-9 m/min
Merkmale: Laufrichtung: rechts
• Sicherheitsanforderungen CE, FCC Class A Stromaufnahme in Betrieb: 0,5 A
• Lichtschranke für Bandstopp aktivierbar Lieferumfang:
1 Stück Transportband 450
1 Stück Montageset

Bestell-Nr.
817550

Nutzentrenner nicht im Lieferumfang enthalten
