Page 143 - Wetek catalogue

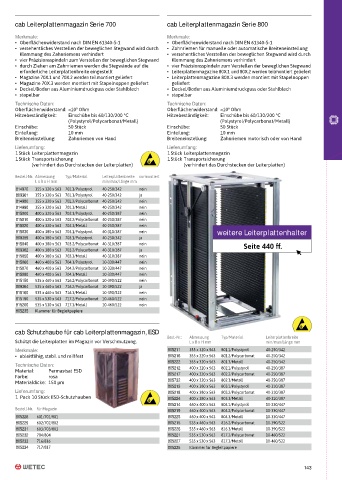

cab Leiterplattenmagazin Serie 700 cab Leiterplattenmagazin Serie 800

Merkmale: Merkmale:
dž kêøŗƨßëđøıſĕñøŗŜťÑıñ ıÑëđ #Hb ,b ƵưƲƳƯǞƴǞư dž kêøŗƨßëđøıſĕñøŗŜťÑıñ ıÑëđ #Hb ,b ƵưƲƳƯǞƴǞư
• versehentliches Verstellen der beweglichen Stegwand wird durch • Zahnriemen für manuelle oder automatische Breiteneinstellung
Klemmung des Zahnriemens verhindert • versehentliches Verstellen der beweglichen Stegwand wird durch
• vier Präzisionsspindeln zum Verstellen der beweglichen Stegwand Klemmung des Zahnriemens verhindert
• durch Ziehen am Zahnriemen werden die Stegwände auf die • vier Präzisionsspindeln zum Verstellen der beweglichen Stegwand
erforderliche Leiterplattenbreite eingestellt • Leiterplattenmagazine 80X.1 und 80X.2 werden teilmontiert geliefert
• Magazine 70X.1 und 70X.2 werden teilmontiert geliefert • Leiterplattenmagazine 80X.3 werden montiert mit Stapelnoppen
• Magazine 70X.3 werden montiert mit Stapelnoppen geliefert geliefert
• Deckel/Boden aus Aluminiumdruckguss oder Stahlblech • Deckel/Boden aus Aluminiumdruckguss oder Stahlblech
• stapelbar • stapelbar

Technische Daten: Technische Daten:
kêøŗƨßëđøıſĕñøŗŜťÑıñLJ ȀưƯ Ohm kêøŗƨßëđøıſĕñøŗŜťÑıñLJ ȀưƯ Ohm
9
9
Hitzebeständigkeit: Einschübe bis 60/130/200 °C Hitzebeständigkeit: Einschübe bis 60/130/200 °C
(Polystyrol/Polycarbonat/Metall) (Polystyrol/Polycarbonat/Metall)
Einschübe: 50 Stück Einschübe: 50 Stück
Einteilung: 10 mm Einteilung: 10 mm
Breiteneinstellung: Zahnriemen von Hand Breiteneinstellung: Zahnriemen motorisch oder von Hand
Lieferumfang: Lieferumfang:
1 Stück Leiterplattenmagazin 1 Stück Leiterplattenmagazin
1 Stück Transportsicherung 1 Stück Transportsicherung
(verhindert das Durchstecken der Leiterplatten) (verhindert das Durchstecken der Leiterplatten)
Bestell-Nr. Abmessung Typ/Material Leiterplattenbreite vormontiert
L x B x H mm min/max/Länge mm
814970 355 x 320 x 563 701.1/Polystyrol 40-250/342 nein
809361 355 x 320 x 563 701.1/Polystyrol 40-250/342 ja
814980 355 x 320 x 563 701.2/Polycarbonat 40-250/342 nein
814990 355 x 320 x 563 701.3/Metall 40-250/342 nein
815000 400 x 320 x 563 702.1/Polystyrol 40-250/387 nein
815010 400 x 320 x 563 702.2/Polycarbonat 40-250/387 nein
815020 400 x 320 x 563 702.3/Metall 40-250/387 nein
815030 400 x 380 x 563 703.1/Polystyrol 40-310/387 nein weitere Leiterplattenhalter
809359 400 x 380 x 563 703.1/Polystyrol 40-250/342 ja
815040 400 x 380 x 563 703.2/Polycarbonat 40-310/387 nein øĕťø ƳƳƯ ƥǍ
809362 400 x 380 x 563 703.2/Polycarbonat 40-310/387 ja
815050 400 x 380 x 563 703.3/Metall 40-310/387 nein
815060 460 x 400 x 563 704.1/Polystyrol 10-330/447 nein
815070 460 x 400 x 563 704.2/Polycarbonat 10-330/447 nein
815080 460 x 400 x 563 704.3/Metall 10-330/447 nein
815150 535 x 460 x 563 716.2/Polycarbonat 10-390/522 nein
809364 535 x 460 x 563 716.2/Polycarbonat 10-390/522 ja
815160 535 x 460 x 563 716.3/Metall 10-390/522 nein
815190 535 x 530 x 563 717.2/Polycarbonat 10-460/522 nein
815200 535 x 530 x 563 717.3/Metall 10-460/522 nein
805235 Klammer für Begleitpapiere

cab Schutzhaube für cab Leiterplattenmagazin, ESD
Best.-Nr.: Abmessung Typ/Material Leiterplattenbreite
Schützt die Leiterplatten im Magazin vor Verschmutzung. L x B x H mm min/max/Länge mm
Merkmale: 805211 355 x 320 x 563 801.1/Polystyrol 40-250/342
• ableitfähig, stabil und reißfest 805216 355 x 320 x 563 801.2/Polycarbonat 40-250/342
805222 355 x 320 x 563 801.3/Metall 40-250/342
Technische Daten:
Material: Permastsat ESD 805212 400 x 320 x 563 802.1/Polystyrol 40-250/387
Farbe: rosa 805217 400 x 320 x 563 802.2/Polycarbonat 40-250/387
Materialdicke: 150 μm 805732 400 x 320 x 563 802.3/Metall 40-250/387
805213 400 x 380 x 563 803.1/Polystyrol 40-310/387
Lieferumfang: 805218 400 x 380 x 563 803.2/Polycarbonat 40-310/387
1 Pack 10 Stück ESD-Schutzhauben 805224 400 x 380 x 563 803.3/Metall 40-310/387
805214 460 x 400 x 563 804.1/Polystyrol 10-330/447
Bestell-Nr. für Magazin 805219 460 x 400 x 563 804.2/Polycarbonat 10-330/447
805228 601/701/801 805225 460 x 400 x 563 804.3/Metall 10-330/447
805229 602/702/802 805215 535 x 460 x 563 816.2/Polycarbonat 10-390/522
805231 603/703/803 805226 535 x 460 x 563 816.3/Metall 10-390/522
805232 704/804 805221 535 x 530 x 563 817.2/Polycarbonat 10-460/522
805233 716/816 805227 535 x 530 x 563 817.3/Metall 10-460/522
805234 717/817 805235 Klammer für Begleitpapiere

143
