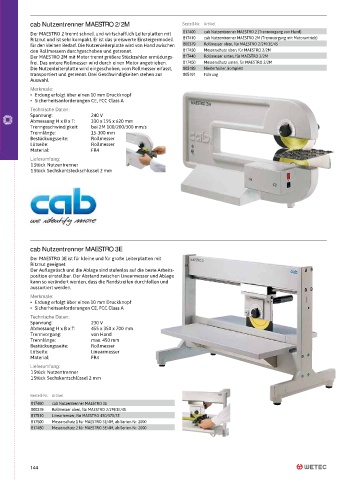

cab Nutzentrenner MAESTRO 2/2M Bestell-Nr. Artikel
Der MAESTRO 2 trennt schnell und wirtschaftlich Leiterplatten mit 817400 cab Nutzentrenner MAESTRO 2 (Trennvorgang von Hand)
Ritznut und ist sehr kompakt. Er ist das preiswerte Einsteigermodell 817410 cab Nutzentrenner MAESTRO 2M (Trennvorgang mit Motorantrieb)
für den kleinen Bedarf. Die Nutzenleiterplatte wird von Hand zwischen 800379 Rollmesser oben, für MAESTRO 2/2M/3E/4S
den Rollmessern durchgeschoben und getrennt. 817430 Messerschutz oben, für MAESTRO 2/2M
Der MAESTRO 2M mit Motor trennt größere Stückzahlen ermüdungs- 817440 Rollmesser unten, für MAESTRO 2/2M
frei. Das untere Rollmesser wird durch einen Motor angetrieben. 817450 Messerschutz unten, für MAESTRO 2/2M
Die Nutzenleiterplatte wird eingeschoben, vom Rollmesser erfasst, 805189 Niederhalter, komplett
transportiert und getrennt. Drei Geschwindigkeiten stehen zur 805191 Führung
Auswahl.
Merkmale:
• Erdung erfolgt über einen 10 mm Druckknopf
• Sicherheitsanforderungen CE, FCC Class A
Technische Daten:
Spannung: 240 V
Abmessung H x B x T: 330 x 195 x 620 mm
Trenngeschwindigkeit: bei 2M 100/200/300 mm/s
Trennlänge: 15-300 mm
Bestückungsseite: Rollmesser
Lötseite: Rollmesser
Material: FR4
Lieferumfang:
1 Stück Nutzentrenner
1 Stück Sechskantsteckschlüssel 2 mm

cab Nutzentrenner MAESTRO 3E

Der MAESTRO 3E ist für kleine und für große Leiterplatten mit
Ritznut geeignet.
#øŗ ūƨÑČøťĕŜëđ ūıñ ñĕø êĩÑČø Ŝĕıñ ŜťūċøıĩĺŜ Ñūċ ñĕø êøŜťø ŗêøĕťŜǞ
position einstellbar. Der Abstand zwischen Linearmesser und Ablage
kann so verändert werden, dass die Randstreifen durchfallen und
aussortiert werden.
Merkmale:
• Erdung erfolgt über einen 10 mm Druckknopf
• Sicherheitsanforderungen CE, FCC Class A
Technische Daten:
Spannung: 230 V
Abmessung H x B x T: 455 x 350 x 700 mm
Trennvorgang: von Hand
Trennlänge: max. 450 mm
Bestückungsseite: Rollmesser
Lötseite: Linearmesser
Material: FR4
Lieferumfang:
1 Stück Nutzentrenner
1 Stück Sechskantschlüssel 2 mm

Bestell-Nr. Artikel
817460 cab Nutzentrenner MAESTRO 3E
800379 Rollmesser oben, für MAESTRO 2/2M/3E/4S
817510 Linearmesser, für MAESTRO 450/370/3E
817500 Messerschutz 1 für MAESTRO 3E/4M, ab Serien-Nr. 2000
817480 Messerschutz 2 für MAESTRO 3E/4M, ab Serien-Nr. 2000

144
