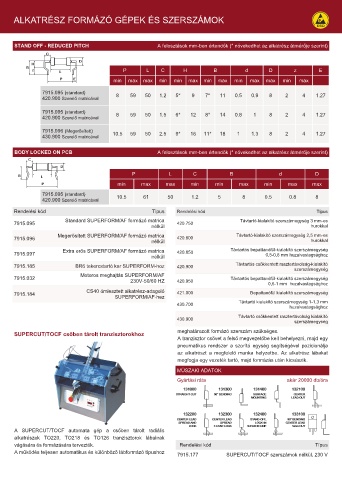

Page 178 - DLB Katalógus 2016

ALKATRÉSZ FORMÁZÓ GÉPEK ÉS SZERSZÁMOK

STAND OFF - REDUCED PITCH A felosztások mm-ben értendők (* növekedhet az alkatrész átmérője szerint)

P L C H B d D z E

min max max min min max min max min max max min max

7915.095 (standard) 8 59 50 1.2 5* 9 7* 11 0.5 0.9 8 2 4 1.27
420.900 Szerelő matricával
7915.095 (standard) 8 59 50 1.5 6* 12 8* 14 0.8 1 8 2 4 1.27
420.900 Szerelő matricával

7915.096 (Megerősített) 10.5 59 50 2.5 9* 16 11* 18 1 1.3 8 2 4 1.27
430.900 Szerelő matricával

BODY LOCKED ON PCB A felosztások mm-ben értendők (* növekedhet az alkatrész átmérője szerint)

P L C B d D

min max max min min max min max max

7915.095 (standard) 10.5 61 50 1.2 5 8 0.5 0.8 8
420.900 Szerelő matricával

Rendelési kód Típus Rendelési kód Típus
Standard SUPERFORM/AF formázó matrica Távtartó-kialakító szerszámegység 3 mm-es
7915.095 420.750
nélkül hurokkal
Megerősített SUPERFORM/AF formázó matrica Távtartó-kialakító szerszámegység 2,5 mm-es
7915.096 420.800
nélkül hurokkal
Extra erős SUPERFORM/AF formázó matrica Távtartós bepattanófül-kialakító szerszámegység
7915.097 420.850 0,5-0,8 mm huzalvastagsághoz
nélkül
7915.185 BR6 tekercstartó kar SUPERFORM-hoz 420.900 Távtartós csökkentett rasztertávolság-kialakító
szerszámegység
Motoros meghajtás SUPERFORM/AF
7915.032 Távtartós bepattanófül-kialakító szerszámegység
230V-50/60 HZ 420.950
0,6-1 mm huzalvastagsághoz
CS40 ömlesztett alkatrész-adagoló
7915.184 421.000 Bepattanófül kialakító szerszámegység
SUPERFORM/AF-hez
Távtartó kialakító szerszámegység 1-1,3 mm
430.700
huzalvastagsághoz
Távtartó csökkentett rasztertávolság kialakító
430.900
szerszámegység
meghatározott formázó szerszám szükséges.
SUPERCUT/TOCF csőben tárolt tranzisztorokhoz
A tranzisztor csövet a felső megvezetőbe kell behelyezni, majd egy
pneumatikus rendszer a szorító egység segítségével pozicionálja
az alkatrészt a megfelelő munka helyzetbe. Az alkatrész lábakat
megfogja egy vezeték tartó, majd formázás után kicsúszik.
MŰSZAKI ADATOK
Gyártási ráta akár 20000 db/óra

A SUPERCUT/TOCF automata gép a csőben tárolt radiális
alkatrészek TO220, TO218 és TO126 tranzisztorok lábainak
vágására és formázására tervezték. Rendelési kód Típus
A működés teljesen automatikus és különböző lábformázó típushoz 7915.177 SUPERCUT/TOCF szerszámok nélkül, 230 V
