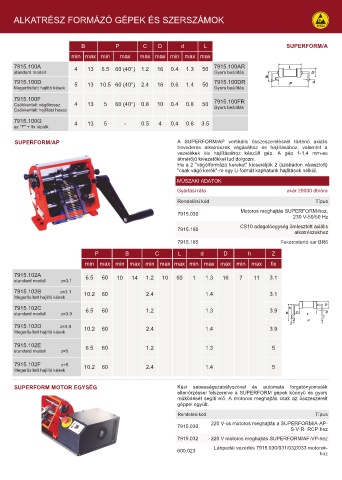

Page 176 - DLB Katalógus 2016

ALKATRÉSZ FORMÁZÓ GÉPEK ÉS SZERSZÁMOK

B P C D d L SUPERFORM/A

min max min max max max min max max
7915.100A 4 13 6.5 60 (40°) 1.2 16 0.4 1.3 50 7915.100AR
standard modell Gyors beállítás

7915.100D 5 13 10.5 60 (40°) 2.4 16 0.6 1.4 50 7915.100DR
Megerősített hajlító kések Gyors beállítás

7915.100F 7915.100FR
Csökkentett vágóhossz 4 13 5 60 (40°) 0.8 10 0.4 0.8 50 Gyors beállítás
Csökkentett hajlítási hossz

7915.100G 4 13 5 - 0.5 4 0.4 0.6 3.5
az "F" + fix lépték

SUPERFORM/AP A SUPERFORM/AP vertikális összeszerelésnél történő axiális
hevederes alkatrészek vágásához és hajlításához, valamint a
vezetékek kis hajlításához készült gép. A gép 1-1,4 mm-es
átmérőjű kivezetőkkel tud dolgozni.
Ha a 2 "vágó/formázó kereket" kicseréljük 2 (szabadon választott)
"csak vágó kerék"-re egy U-formát kaphatunk hajlítások nélkül.
MŰSZAKI ADATOK
Gyártási ráta akár 20000 db/óra
Rendelési kód Típus
Motoros meghajtás SUPERFORM-hoz,
7915.030
230 V-50/50 Hz
CS10 adagolóegység ömlesztett axiális
7915.180
alkatrészekhez
7915.185 Tekercstartó kar BR6
P B C L d D h Z

min max min max min max max min max max min max fix

7915.102A 6.5 60 10 14 1.2 10 50 1 1.3 16 7 11 3.1
standard modell z=3.1

7915.102B z=3.1 10.2 60 2.4 1.4 3.1
Megerősített hajlító kések
7915.102C 6.5 60 1.2 1.3 3.9
standard modell z=3.9

7915.102D z=3.9 10.2 60 2.4 1.4 3.9
Megerősített hajlító kések
7915.102E 6.5 60 1.2 1.3 5
standard modell z=5

7915.102F z=5 10.2 60 2.4 1.4 5
Megerősített hajlító kések

SUPERFORM MOTOR EGYSÉG Kézi sebességszabályozóval és automata forgatónyomaték
ellenőrzéssel felszerelve a SUPERFORM gépek könnyű és gyors
működését segíti elő. A motoros meghajtás csak az összeszerelt
géppel együtt.
Rendelési kód Típus
220 V-os motoros meghajtás a SUPERFORM/A-AP-
7915.030
S-V-R- RCP-hez
7915.032 220 V motoros meghajtás SUPERFORM/AF-VP-hez

Lábpedál vezérlés 7915.030/031/032/033 motorok-
600.023
hoz
