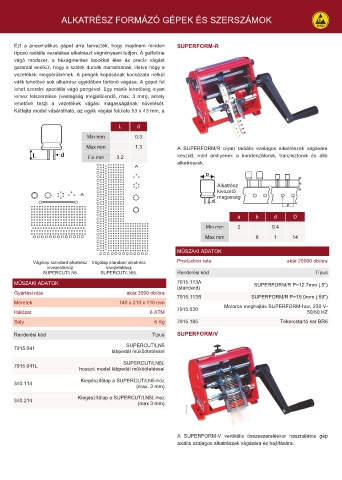

Page 173 - DLB Katalógus 2016

ALKATRÉSZ FORMÁZÓ GÉPEK ÉS SZERSZÁMOK

Ezt a pneumatikus gépet arra tervezték, hogy majdnem minden SUPERFORM-R
típusú radiális vezetékes alkatrészt vágni/nyesni tudjon. A guillotine
vágó módszer, a hézagmentes lapokkal éles és precíz vágást
garantál anélkül, hogy a szélek durvák maradnának, illetve hogy a
vezetékek megsérülnének. A pengék kopásának kockázata nélkül
válik lehetővé sok alkatrész egyidőben történő vágása. A gépet fel
lehet szerelni speciális vágó pengével. Egy másik lehetőség olyan
lemez felszerelése (vastagság megjelölendő, max. 3 mm), amely
lehetővé teszi a vezetékek vágási magasságának növelését.
Kétfajta model vásárolható, az egyik vágási felülete 53 x 43 mm, a

L d
Min mm 0.3
Max mm 1.3 A SUPERFORM/R olyan radiális szalagos alkatrészek vágására
Fix mm 3.2 készült, mint amilyenek a kondenzátorok, tranzisztorok és álló
alkatrészek.

Alkatrész
kivezető
magasság

a b d D
Min mm 2 0.4
Max mm 8 1 14

MŰSZAKI ADATOK
Vágólap standard alkatrész Vágólap standard alkatrész Production rate akár 20000 db/óra
kivezetőkhöz kivezetőkhöz
SUPERCUT/LN5 SUPERCUT/LN5L Rendelési kód Típus

MŰSZAKI ADATOK 7915.113A SUPERFORM/R P=12.7mm (.5")
(standard)
Gyártási ráta akár 3000 db/óra
7915.113B SUPERFORM/R P=15.0mm (.59")
Méretek 140 x 210 x 110 mm
7915.030 Motoros meghajtás SUPERFORM-hoz, 230 V-
Hálózat 6 ATM 50/60 HZ
Súly 6 Kg 7915.185 Tekercstartó kar BR6

Rendelési kód Típus SUPERFORM/V

SUPERCUT/LN5
7915.041
lábpedál működtetéssel
SUPERCUT/LN5L
7915.041L
hosszú model lábpedál működtetéssel
Kiegészítőlap a SUPERCUT/LN5-höz
340.114
(max. 3 mm)
Kiegészítőlap a SUPERCUT/LN5L-hez
340.214
(max 3 mm)

A SUPERFORM-V vertikális összeszereléskor használatos gép
axiális szalagos alkatrészek vágására és hajlítására.
