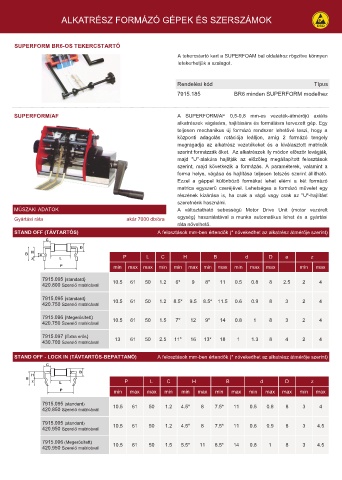

Page 177 - DLB Katalógus 2016

ALKATRÉSZ FORMÁZÓ GÉPEK ÉS SZERSZÁMOK

SUPERFORM BR6-OS TEKERCSTARTÓ
A tekercstartó kart a SUPERFOAM bal oldalához rögzítve könnyen
letekerhetjük a szalagot.

Rendelési kód Típus
7915.185 BR6 minden SUPERFORM modelhez

SUPERFORM/AF A SUPERFORM/AF 0,5-0,8 mm-es vezeték-átmérőjű axiális
alkatrészek vágására, hajlítására és formálásra tervezett gép. Egy
teljesen mechanikus új formázó rendszer lehetővé teszi, hogy a
központi adagolás rotációja leálljon, amíg 2 formázó tengely
megragadja az alkatrész vezetékeket és a kiválasztott matricák
szerint formázzák őket. Az alkatrészek ily módon először levágják,
majd "U"-alakúra hajlítják az előzőleg megállapított felosztások
szerint, majd következik a formázás. A paraméterek, valamint a
forma helye, vágása és hajlítása teljesen tetszés szerint állítható.
Ezzel a géppel különböző formákat lehet elérni a két formázó
matrica egyszerű cseréjével. Lehetséges a formázó művelet egy
részének kizárása is, ha csak a vágó vagy csak az "U"-hajlítást
szeretnénk használni.
MŰSZAKI ADATOK A változtatható sebességű Motor Drive Unit (motor vezérelt
Gyártási ráta akár 7000 db/óra egység) használatával a munka automatikus lehet és a gyártási
ráta növelhető.
STAND OFF (TÁVTARTÓS) A felosztások mm-ben értendők (* növekedhet az alkatrész átmérője szerint)

P L C H B d D a z

min max max min min max min max min max max min max

7915.095 (standard) 10.5 61 50 1.2 6* 9 8* 11 0.5 0.8 8 2.5 2 4
420.800 Szerelő matricával

7915.095 (standard) 10.5 61 50 1.2 8.5* 9.5 8.5* 11.5 0.6 0.9 8 3 2 4
420.750 Szerelő matricával

7915.096 (Megerősített) 10.5 61 50 1.5 7* 12 9* 14 0.8 1 8 3 2 4
420.750 Szerelő matricával

7915.097 (Extra erős) 13 61 50 2.5 11* 16 13* 18 1 1.3 8 4 2 4
430.700 Szerelő matricával

STAND OFF - LOCK IN (TÁVTARTÓS-BEPATTANÓ) A felosztások mm-ben értendők (* növekedhet az alkatrész átmérője szerint)

P L C H B d D z

min max max min min max min max min max max min max

7915.095 (standard) 10.5 61 50 1.2 4.5* 8 7.5* 11 0.5 0.8 8 3 4
420.850 Szerelő matricával

7915.095 (standard) 10.5 61 50 1.2 4.5* 8 7.5* 11 0.6 0.9 8 3 4.5
420.950 Szerelő matricával

7915.096 (Megerősített) 10.5 61 50 1.5 5.5* 11 8.5* 14 0.8 1 8 3 4.5
420.950 Szerelő matricával
