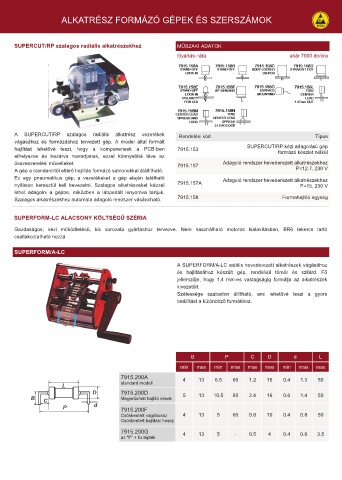

ALKATRÉSZ FORMÁZÓ GÉPEK ÉS SZERSZÁMOK

SUPERCUT/RP szalagos radiális alkatrészekhez MŰSZAKI ADATOK
Gyártási ráta akár 7000 db/óra

A SUPERCUT/RP szalagos radiális alkatrész vezetékek Rendelési kód Típus
vágásához és formázáshoz tervezett gép. A model által formált
hajlítást lehetővé teszi, hogy a komponensek a PCB-ben 7915.153 SUPERCUT/RP kézi adagolású gép
formázó készlet nélkül
elhelyezve és bezárva maradjanak, ezzel könnyebbé téve az
összeszerelési művelteket. 7915.157 Adagoló rendszer hevederezett alkatrészekhez
A gép a standard-től eltérő hajlítás formázó sablonokkal átállítható. P=12.7, 230 V
Ez egy pneumatikus gép, a vezetékeket a gép elején található Adagoló rendszer hevederezett alkatrészekhez
nyíláson keresztül kell bevezetni. Szalagos alkatrészeket kézzel 7915.157A P=15, 230 V
lehet adagolni a gépbe, miközben a lábpedált lenyomva tartjuk.
Szalagos alkatrészekhez automata adagoló rendszer vásárolható. 7915.158 Formahajlító egység

SUPERFORM-LC ALACSONY KÖLTSÉGŰ SZÉRIA

Gazdaságos, kézi működtetésű, kis sorozatú gyártáshoz tervezve. Nem használható motoros kialakításban, BR6 tekercs tartó
csatlakoztatható hozzá

SUPERFORM/A-LC

A SUPERFORM/A-LC axiális hevederezett alkatrészek vágásához
és hajlításához készült gép, rendkívül tömör és szilárd. Fő
jellemzője, hogy 1,4 mm-es vastagságig formálja az alkatrészek
kivezetőit.
Szélessége szabadon állítható, ami lehetővé teszi a gyors
beállítást a különböző formákhoz.

B P C D d L

min max min max max max min max max
7915.200A 4 13 6.5 60 1.2 16 0.4 1.3 50
standard modell
7915.200D 5 13 10.5 60 2.4 16 0.6 1.4 50
Megerősített hajlító kések

7915.200F
Csökkentett vágóhossz 4 13 5 60 0.8 10 0.4 0.8 50
Csökkentett hajlítási hossz

7915.200G
az "F" + fix lépték 4 13 5 - 0.5 4 0.4 0.6 3.5
