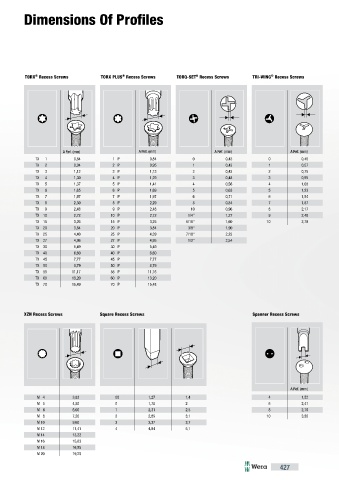

Dimensions Of Profiles

®
®
®
®
TORX Recess Screws TORX PLUS Recess Screws TORQ-SET Recess Screws TRI-WING Recess Screws

A Ref. (mm) A Ref. (mm) A Ref. (mm) A Ref. (mm)
TX 1 0,84 1 IP 0,84 0 0,43 0 0,45
TX 2 0,94 2 IP 0,95 1 0,43 1 0,57
TX 3 1,12 3 IP 1,13 2 0,43 2 0,75
TX 4 1,30 4 IP 1,29 3 0,48 3 0,95
TX 5 1,37 5 IP 1,41 4 0,56 4 1,08
TX 6 1,65 6 IP 1,69 5 0,63 5 1,23
TX 7 1,97 7 IP 1,97 6 0,71 6 1,54
TX 8 2,30 8 IP 2,29 8 0,84 7 1,87
TX 9 2,48 9 IP 2,48 10 0,96 8 2,17
TX 10 2,72 10 IP 2,72 1/4" 1,27 9 2,48
TX 15 3,26 15 IP 3,25 5/16" 1,60 10 2,78
TX 20 3,84 20 IP 3,84 3/8" 1,90
TX 25 4,40 25 IP 4,39 7/16" 2,23
TX 27 4,96 27 IP 4,95 1/2" 2,54
TX 30 5,49 30 IP 5,49
TX 40 6,60 40 IP 6,60
TX 45 7,77 45 IP 7,77
TX 50 8,79 50 IP 8,79
TX 55 11,17 55 IP 11,16
TX 60 13,20 60 IP 13,20
TX 70 15,49 70 IP 15,48

XZN Recess Screws Square Recess Screws Spanner Recess Screws

A Ref. (mm) A Ref. (mm) A Ref. (mm)

A Ref. (mm)
A Ref. (mm)
M 4 3,83 00 1,27 1,4 4 1,52
M 5 4,80 0 1,78 2 6 2,41
M 6 6,00 1 2,31 2,5 8 2,79
M 8 7,20 2 2,85 3,1 10 3,30
M 10 9,60 3 3,37 3,7
M 12 11,41 4 4,84 5,1
M 14 13,22
M 16 15,63
M 18 16,85
M 20 19,25
