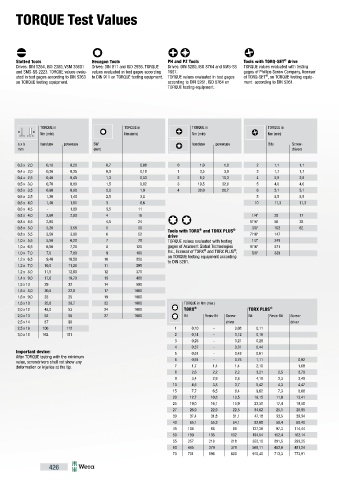

TORQUE Test Values

®
Slotted Tools Hexagon Tools PH and PZ Tools Tools with TORQ-SET drive
Drives: DIN 5264, ISO 2380, VSM 35601 Drives: DIN 911 and ISO 2936. TORQUE Drives: DIN 5260, ISO 8764 and SMS-SS TORQUE values evaluated with testing
and SMS-SS 2223. TORQUE values evalu- values evaluated in test gages according 1687. gages of Phillips Screw Company, licensor
®
ated in test gages according to DIN 5263 to DIN 911 on TORQUE testing equipment. TORQUE values evaluated in test gages of TORQ-SET , on TORQUE testing equip-
on TORQUE testing equipment. according to DIN 5261, ISO 8764 on ment according to DIN 5261.
TORQUE testing equipment.

TORQUE in TORQUE in TORQUE in TORQUE in
Nm (min) Nm (min) Nm (min) Nm (min)
a x b handuse poweruse SW handuse poweruse Bits Screw-
mm (mm) drivers

0,3 x 2,0 0,18 0,20 0,7 0,08 0 1,0 1,0 2 1,1 1,1
0,4 x 2,0 0,30 0,35 0,9 0,18 1 3,5 3,9 3 1,7 1,7
0,4 x 2,5 0,40 0,45 1,3 0,53 2 8,2 10,3 4 2,8 2,8
0,5 x 3,0 0,70 0,80 1,5 0,82 3 19,5 32,0 5 4,0 4,0
0,5 x 3,5 0,90 0,98 2,0 1,9 4 38,0 88,7 6 5,1 5,1
0,6 x 3,5 1,30 1,40 2,5 3,8 8 8,5 8,5
0,6 x 4,0 1,40 1,61 3 6,6 10 11,3 11,3
0,6 x 4,5 - 1,80 3,5 11
0,8 x 4,0 2,60 2,90 4 16 1/4" 28 17
0,8 x 4,5 2,88 4,5 24 5/16" 56 28
0,8 x 5,0 3,20 3,58 5 30 ® ® 3/8" 102 62
0,8 x 5,5 3,50 3,90 6 52 Tools with TORX and TORX PLUS 7/16" 147
drive
1,0 x 5,5 5,50 6,20 7 78 TORQUE values evaluated with testing 1/2" 249
1,0 x 6,5 6,50 7,28 8 120 gages of Acument Global Technologies 9/16" 271
®
®
1,0 x 7,0 7,0 7,80 9 180 Inc., licensor of TORX and TORX PLUS , 5/8" 339
1,2 x 6,5 9,40 10,50 10 220 on TORQUE testing equipment according
to DIN 5261.
1,2 x 7,0 10,0 11,28 11 295
1,2 x 8,0 11,5 12,90 12 370
1,4 x 9,0 17,6 19,70 13 480
1,5 x 13 29 32 14 590
1,6 x 8,0 20,5 22,9 17 1000
1,6 x 9,0 23 25 19 1000
1,6 x 10 25,6 28,7 22 1000 TORQUE in Nm (min.)
®
2,0 x 12 48,0 53 24 1000 TORX TORX PLUS ®
2,0 x 13 52 58 27 1000 Bit Resis-Bit Screw- Bit Resis-Bit Screw-
2,5 x 14 87 98 driver driver
2,5 x 16 100 112 1 0,10 - 0,08 0,11
3,0 x 18 162 181 2 0,14 - 0,12 0,16
3 0,25 - 0,21 0,28
4 0,37 - 0,31 0,44
Important device: 5 0,51 - 0,43 0,61
After TORQUE testing with the minimum
value, screwdrivers shall not show any 6 0,91 - 0,75 1,11 0,92
deformation or injuries at the tip. 7 1,7 1,4 1,4 2,10 1,68
8 2,6 2,2 2,2 3,21 2,5 2,79
9 3,4 2,9 2,8 4,19 3,3 3,49
10 4,5 3,8 3,7 5,42 4,3 4,47
15 7,7 6,5 6,4 9,62 7,3 8,06
20 12,7 10,8 10,5 16,15 11,9 13,41
25 19,0 16,1 15,9 23,50 17,4 19,58
27 26,9 22,9 22,5 34,62 25,1 28,95
30 37,4 31,8 31,1 47,18 33,5 39,34
40 65,1 55,3 54,1 82,08 59,4 68,40
45 104 88 86 137,38 97,3 114,44
50 159 135 132 194,54 152,4 162,14
55 257 218 218 352,10 291,5 299,25
60 445 379 379 566,11 483,0 481,24
70 701 596 600 910,40 713,3 773,91
