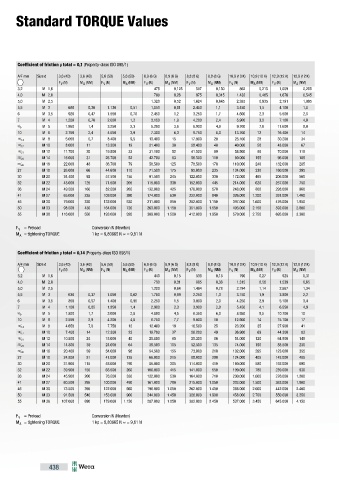

Standard TORQUE Values

Coefficient of friction µ total = 0,1 (Property-class ISO 898/1)
A/F mm Size d 3,6 (4D) 3,6 (4D) 5,6 (5D) 5,6 (5D) 6,9 (6 G) 6,9 (6 G) 8,8 (8 G) 8,8 (8 G) 10,9 (10 K) 10,9 (10 K) 12,9 (12 K) 12,9 (12 K)
F (N) M (NM) F (N) M (NM) F (N) M (NM) F (N) M (NM) F (N) M (NM) F (N) M (NM)
V
A
V
V
A
A
V
V
A
A
V
A
3,2 M 1,6 475 0,125 587 0,150 862 0,215 1,009 0,255
4,0 M 2,0 790 0,26 975 0,315 1.432 0,465 1,676 0,545
5,0 M 2,5 1.320 0,52 1.624 0,645 2.385 0,935 2,791 1,095
5,5 M 3 690 0,30 1.130 0,51 1,850 0,81 2.450 1,1 3.450 1,5 4.100 1,8
6 M 3,5 920 0,47 1.550 0,78 2.450 1,2 3.250 1,7 4.600 2,3 5.500 2,8
7 M 4 1,200 0,70 2.000 1,2 3.150 1,9 4.200 2,4 5.900 3,3 7.100 4,0
8/ 9 M 5 1.950 1,4 3.250 2,3 5.200 3,6 6.900 4,9 9.700 7,0 11.600 8,0
10 M 6 2.750 2,4 4.550 3,9 7.300 6,3 9.750 8,0 13.700 12 16.400 14
13/ 14 M 8 5.050 5,7 8.400 9,5 13.400 15 17.900 20 25.100 28 30.200 34
15/ 17 M 10 8.000 11 13.300 19 21.400 30 28.400 40 40.000 56 48.000 67
19/ 21 M 12 11.700 20 19.500 33 31.100 52 41.500 69 58.500 98 70.000 115
22/ 23 M 14 16.000 31 26.700 52 42.700 83 56.500 110 80.000 155 96.000 185
24/ 26 M 16 22.000 48 36.700 79 58.500 125 78.500 170 110.000 240 132.000 285
27 M 18 26.000 66 44.600 110 71.500 175 95.000 235 134.000 330 160.000 395
30 M 20 34.400 92 57.500 155 91.500 245 122.000 330 172.000 465 206.000 560
32 M 22 43.000 125 71.500 205 115.000 330 152.000 445 214.000 620 257.000 750
36 M 24 49.500 160 82.500 265 132.000 425 176.000 570 248.000 800 298.000 960
41 M 27 65.000 235 109.000 390 174.000 630 232.000 840 326.000 1.200 391.000 1.400
46 M 30 79.000 320 132.000 530 211.000 850 282.000 1.150 397.000 1.600 476.000 1.950
50 M 33 98.500 430 164.000 720 263.000 1.150 351.000 1.550 493.000 2.150 592.000 2.600
55 M 36 116.000 550 193.000 920 309.000 1.500 412.000 1.950 579.000 2.750 695.000 3.300
F = Preload Conversion N (Newton)
V
M = tightening TORQUE 1 kp = 9,80665 N ≈ = 9,81 N
A
Coefficient of friction µ total = 0,14 (Property-class ISO 898/1)
A/F mm Size d 3,6 (4D) 3,6 (4D) 5,6 (5D) 5,6 (5D) 6,9 (6 G) 6,9 (6 G) 8,8 (8 G) 8,8 (8 G) 10,9 (10 K) 10,9 (10 K) 12,9 (12 K) 12,9 (12 K)
F (N) M (NM) F (N) M (NM) F (N) M (NM) F (N) M (NM) F (N) M (NM) F (N) M (NM)
A
A
V
A
V
A
V
A
V
V
V
A
3,2 M 1,6 440 0,15 538 0,18 790 0,27 925 0,31
4,0 M 2,0 730 0,31 895 0,38 1.315 0,56 1.539 0,65
5,0 M 2,5 1.220 0,64 1.494 0,78 2.194 1,14 2.567 1,34
5,5 M 3 630 0,37 1.050 0,62 1.700 0,99 2.250 1,3 3.150 1,9 3.800 2,2
6 M 3,5 850 0,57 1.400 0,95 2.250 1,5 3.000 2,0 4.250 2,9 5.100 3,4
7 M 4 1.100 0,85 1.850 1,4 2.900 2,3 3.900 2,9 5.450 4,1 6.550 4,9
8 / 9 M 5 1.800 1,7 3.000 2,8 4.800 4,5 6.350 6,0 8.950 8,5 10.700 10
10 M 6 2.550 2,9 4.200 4,8 6.750 7,7 9.000 10 12.600 14 15.100 17
13 / 14 M 8 4.650 7,0 7.750 12 12.400 19 16.500 25 23.200 35 27.900 41
15 / 17 M 10 7.400 14 12.300 23 19.700 37 26.200 49 36.900 69 44.300 83
19 / 21 M 12 10.800 24 18.000 40 28.800 65 38.300 86 54.000 120 64.500 145
22 / 23 M 14 14.800 39 24.000 64 39.500 105 52.500 135 74.000 190 88.500 230
24 / 26 M 16 20.400 59 34.000 98 54.500 155 73.000 210 102.000 295 123.000 355
27 M 18 24.800 81 41.000 135 66.000 215 88.000 290 124.000 405 148.000 485
30 M 20 31.900 115 53.000 190 85.000 305 114.000 410 160.000 580 192.000 690
32 M 22 39.900 155 66.500 260 106.000 415 141.000 550 199.000 780 239.000 930
36 M 24 45.900 200 76.500 330 122.000 530 164.000 710 230.000 1.000 276.000 1.200
41 M 27 60.500 295 100.000 490 161.000 780 215.000 1.050 302.000 1.500 363.000 1.800
46 M 30 73.500 395 122.000 660 196.000 1.050 262.000 1.450 368.000 2.000 442.000 2.400
50 M 33 91.500 540 153.000 900 244.000 1.450 326.000 1.900 458.000 2.700 550.000 3.250
55 M 36 107.000 690 179.000 1.150 287.000 1.850 382.000 2.450 537.000 3.450 645.000 4.150
F = Preload Conversion N (Newton)
V
M = tightening TORQUE 1 kp = 9,80665 N ≈ = 9,81 N
A
