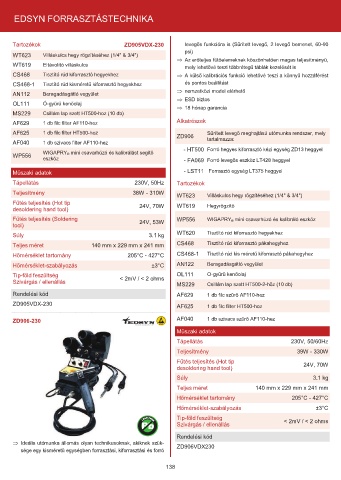

Page 25 - EDSYN katalógus

EDSYN FORRASZTÁSTECHNIKA

Tartozékok ZD905VDX-230 levegős funkcióra is (Sűrített levegő, 2 levegő bemenet, 60-90
psi)
WT623 Villáskulcs hegy rögzítéséhez (1/4" & 3/4")
Þ Az erőteljes fűtőelemeknek köszönhetően magas teljesítményű,
WT619 Eltávolító villáskulcs mely lehetővé teszi többrétegű táblák kezelését is
CS468 Tisztító rúd kiforrasztó hegyekhez Þ A külső kalibrációs funkció lehetővé teszi a könnyű hozzáférést
CS468-1 Tisztító rúd kisméretű kiforrasztó hegyekhez és pontos beállítást
Þ nemzetközi model elérhető
AN112 Beragadásgátló vegyület
Þ ESD biztos
OL111 Ó-gyűrű kenőolaj
Þ 18 hónap garancia
MS229 Csillám lap szett HT500-hoz (10 db)
Alkatrészek
AF629 1 db filc filter AF110-hez
AF625 1 db filc filter HT500-hoz Sűrített levegő meghajtású utómunka rendszer, mely
ZD906 tartalmazza:
AF040 1 db szivacs filter AF110-hez
- HT500 Forró hegyes kiforrasztó kézi egység ZD13 heggyel
WIGAPRY ® mini csavarhúzó és kalibrálást segítő
WP556
eszköz
- FA069 Forró levegős eszköz LT428 heggyel
Műszaki adatok - LST11 Forrasztó egység LT375 heggyel
Tápellátás 230V, 50Hz Tartozékok

Teljesítmény 38W - 310W
WT623 Villáskulcs hegy rögzítéséhez (1/4" & 3/4")
Fűtés teljesítés (Hot tip 24V, 70W WT619 Hegyrögzítő
desoldering hand tool)
Fűtés teljesítés (Soldering 24V, 53W WP556 WIGAPRY ® mini csavarhúzó és kalibráló eszköz
tool)
WT620 Tisztító rúd kiforrasztó hegyekhez
Súly 3.1 kg
Teljes méret 140 mm x 229 mm x 241 mm CS468 Tisztító rúd kiforrasztó pákahegyhez
Hőmérséklet tartomány 205°C - 427°C CS468-1 Tisztító rúd kis méretű kiforrasztó pákahegyhez
Hőmérséklet-szabályozás ±3°C AN122 Beragadásgátló vegyület

Tip-föld feszültség OL111 O-gyűrű kenőolaj
Szivárgás / ellenállás < 2mV / < 2 ohms
MS229 Csillám lap szett HT500-2-höz (10 db)
Rendelési kód AF629 1 db filc szűrő AF110-hez
ZD905VDX-230
AF625 1 db filc filter HT500-hoz
ZD906-230 AF040 1 db szivacs szűrő AF110-hez

Műszaki adatok
Tápellátás 230V, 50/60Hz
Teljesítmény 39W - 330W
Fűtés teljesítés (Hot tip
24V, 70W
desoldering hand tool)
Súly 3.1 kg
Teljes méret 140 mm x 229 mm x 241 mm
Hőmérséklet tartomány 205°C - 427°C
Hőmérséklet-szabályozás ±3°C

Tip-föld feszültség < 2mV / < 2 ohms
Szivárgás / ellenállás

Rendelési kód
Þ Ideális utómunka állomás olyan technikusoknak, akiknek szük-
ZD906VDX230
sége egy kisméretű egységben forrasztási, kiforrasztási és forró

138
