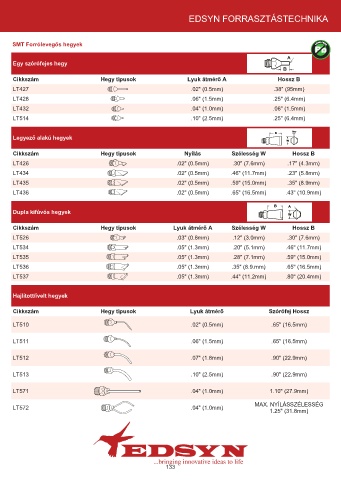

Page 20 - EDSYN katalógus

EDSYN FORRASZTÁSTECHNIKA

SMT Forrólevegős hegyek

Egy szórófejes hegy

Cikkszám Hegy típusok Lyuk átmérő A Hossz B
LT427 .02" (0.5mm) .38" (95mm)
LT428 .06" (1.5mm) .25" (6.4mm)
LT432 .04" (1.0mm) .06" (1.5mm)
LT514 .10" (2.5mm) .25" (6.4mm)

Legyező alakú hegyek

Cikkszám Hegy típusok Nyílás Szélesség W Hossz B
LT426 .02" (0.5mm) .30" (7.6mm) .17" (4.3mm)
LT434 .02" (0.5mm) .46" (11.7mm) .23" (5.8mm)
LT435 .02" (0.5mm) .59" (15.0mm) .35" (8.9mm)

LT436 .02" (0.5mm) .65" (16.5mm) .43" (10.9mm)

Dupla kifúvós hegyek

Cikkszám Hegy típusok Lyuk átmérő A Szélesség W Hossz B
LT526 .03" (0.8mm) .12" (3.0mm) .30" (7.6mm)
LT534 .05" (1.3mm) .20" (5.1mm) .46" (11.7mm)

LT535 .05" (1.3mm) .28" (7.1mm) .59" (15.0mm)
LT536 .05" (1.3mm) .35" (8.9.mm) .65" (16.5mm)
LT537 .05" (1.3mm) .44" (11.2mm) .80" (20.4mm)

Hajlított/ívelt hegyek

Cikkszám Hegy típusok Lyuk átmérő Szórófej Hossz

LT510 .02" (0.5mm) .65" (16.5mm)

LT511 .06" (1.5mm) .65" (16.5mm)

LT512 .07" (1.8mm) .90" (22.9mm)

LT513 .10" (2.5mm) .90" (22.9mm)

LT571 .04" (1.0mm) 1.10" (27.9mm)

MAX. NYÍLÁSSZÉLESSÉG
LT572 .04" (1.0mm)
1.25" (31.8mm)

133
