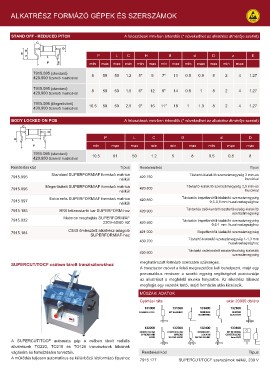

ALKATRÉSZ FORMÁZÓ GÉPEK ÉS SZERSZÁMOK

STAND OFF - REDUCED PITCH A felosztások mm-ben értendők (* növekedhet az alkatrész átmérője szerint)

P LC H B dD z E

min max max min min max min max min max max min max

7915.095 (standard) 8 59 50 1.2 5* 9 7* 11 0.5 0.9 8 2 4 1.27
420.900 Szerelő matricával
8 59 50 1.5 6* 12 8* 14 0.8 1 8 2 4 1.27
7915.095 (standard)
420.900 Szerelő matricával 10.5 59 50 2.5 9* 16 11* 18 1 1.3 8 2 4 1.27

7915.096 (Megerősített) A felosztások mm-ben értendők (* növekedhet az alkatrész átmérője szerint)
430.900 Szerelő matricával

BODY LOCKED ON PCB

P LC B dD

min max max min min max min max max

7915.095 (standard) 10.5 61 50 1.2 5 8 0.5 0.8 8
420.900 Szerelő matricával

Rendelési kód Típus Rendelési kód Típus
7915.095
7915.096 Standard SUPERFORM/AF formázó matrica 420.750 Távtartó-kialakító szerszámegység 3 mm-es
7915.097 nélkül hurokkal
7915.185
7915.032 Megerősített SUPERFORM/AF formázó matrica 420.800 Távtartó-kialakító szerszámegység 2,5 mm-es
nélkül hurokkal
7915.184
Extra erős SUPERFORM/AF formázó matrica 420.850 Távtartós bepattanófül-kialakító szerszámegység
nélkül 0,5-0,8 mm huzalvastagsághoz

BR6 tekercstartó kar SUPERFORM-hoz 420.900 Távtartós csökkentett rasztertávolság-kialakító
szerszámegység
Motoros meghajtás SUPERFORM/AF
230V-50/60 HZ 420.950 Távtartós bepattanófül-kialakító szerszámegység
0,6-1 mm huzalvastagsághoz
CS40 ömlesztett alkatrész-adagoló
SUPERFORM/AF-hez 421.000 Bepattanófül kialakító szerszámegység
430.700
Távtartó kialakító szerszámegység 1-1,3 mm
huzalvastagsághoz

430.900 Távtartó csökkentett rasztertávolság kialakító
szerszámegység

SUPERCUT/TOCF csőben tárolt tranzisztorokhoz meghatározott formázó szerszám szükséges.
A tranzisztor csövet a felső megvezetőbe kell behelyezni, majd egy
pneumatikus rendszer a szorító egység segítségével pozicionálja
az alkatrészt a megfelelő munka helyzetbe. Az alkatrész lábakat
megfogja egy vezeték tartó, majd formázás után kicsúszik.

MŰSZAKI ADATOK

Gyártási ráta akár 20000 db/óra

A SUPERCUT/TOCF automata gép a csőben tárolt radiális Rendelési kód Típus
alkatrészek TO220, TO218 és TO126 tranzisztorok lábainak 7915.177 SUPERCUT/TOCF szerszámok nélkül, 230 V
vágására és formázására tervezték.
A működés teljesen automatikus és különböző lábformázó típushoz
