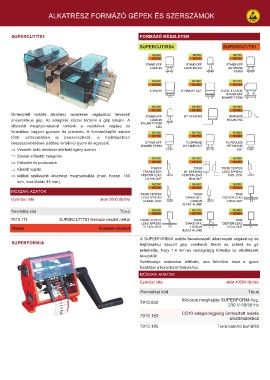

Page 175 - dlb_2016_hun

ALKATRÉSZ FORMÁZÓ GÉPEK ÉS SZERSZÁMOK

SUPERCUT/TS1 FORMÁZÓ KÉSZLETEK
SUPERCUT/RS4
SUPERCUT/TS1

Ömlesztett radiális alkatrész vezetékek vágásához tervezett
pneumatikus gép. Az adagolás kézzel történik a gép tetején. A
lábpedál megnyomásával történik a vezetékek vágása és
formálása nagyon gyorsan és precízen. A formázóhajlító sablon
több változatában is beszerezhető, a hajlítósablon
összeszerelésének pótlása rendkívül gyors és egyszerű.

 Vezeték tartó rendszer elérhető igény szerint

 Sokkal erősebb hengerek

 Erősebb és pontosabb

 Kisebb kopás

 sokkal szélesebb alkatrész megmunkálás (max. hossz. 140
mm, max lábtáv 45 mm)

MŰSZAKI ADATOK akár 2000 db/óra
Gyártási ráta

Rendelési kód Típus
7915.171 SUPERCUT/TS1 formázó készlet nélkül
18xxxx
Formázó készlet

SUPERFORM/A A SUPERFORM/A axiális hevederezett alkatrészek vágásához és
hajlításához készült gép, rendkívül tömör és szilárd és gő
jellemzője, hogy 1,4 mm-es vastagságig formálja az alkatrészek
kivezetőit.
Szélessége szabadon állítható, ami lehetővé teszi a gyors
beállítást a különböző formákhoz.

MŰSZAKI ADATOK

Gyártási ráta akár 40000 db/óra

Rendelési kód Típus
7915.030
Motoros meghajtás SUPERFORM-hoz,
7915.180 230 V-50/50 Hz
7915.185
CS10 adagolóegység ömlesztett axiális
alkatrészekhez

Tekercstartó kar BR6
