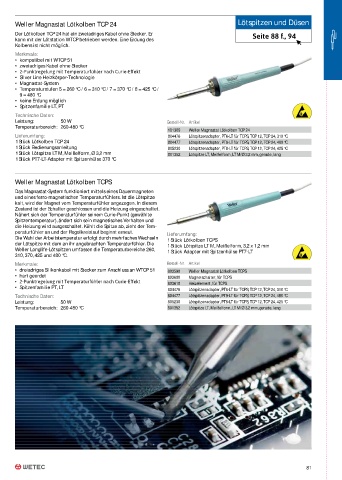

Page 81 - Wetek catalogue

Weller Magnastat Lötkolben TCP 24 Lötspitzen und Düsen
Der Lötkolben TCP 24 hat ein zweiadriges Kabel ohne Stecker. Er øĕťø ƷƷ ċǍLj ƸƳ
kann mit der Lötstation WTCP betrieben werden. Eine Erdung des
Kolbens ist nicht möglich.
Merkmale:
• kompatibel mit WTCP 51
• zweiadriges Kabel ohne Stecker
dž ƱǞ ūıĦťŗøČøĩūıČ İĕť –øİŔøŗÑťūŗċůđĩøŗ ıÑëđ ūŗĕøǞ,ƥøĦť
• Silver Line Heizkörper-Technologie
• Magnastat-System
• Temperaturstufen 5 = 260 °C / 6 = 310 °C / 7 = 370 °C / 8 = 425 °C /
9 = 480 °C
• keine Erdung möglich
• Spitzenfamilie LT, PT
Technische Daten:
Leistung: 50 W Bestell-Nr. Artikel
Temperaturbereich: 260-480 °C
101309 Weller Magnastat Lötkolben TCP 24
Lieferumfang: 804476 Lötspitzenadapter, PT6-LT für TCPS, TCP 12, TCP 24, 310 °C
1 Stück Lötkolben TCP 24 804477 Lötspitzenadapter, PT9-LT für TCPS, TCP 12, TCP 24, 480 °C
1 Stück Bedienungsanleitung 805230 Lötspitzenadapter, PT8-LT für TCPS, TCP 12, TCP 24, 425 °C
1 Stück Lötspitze LT M, Meißelform, Ø 3,2 mm 801352 Lötspitze LT, Meißelform, LT M/Ø 3,2 mm, gerade, lang
1 Stück PT7-LT-Adapter mit Spitzenhülse 370 °C

Weller Magnastat Lötkolben TCPS

Das Magnastat-System funktioniert mittels eines Dauermagneten
und eines ferro-magnetischen Temperaturfühlers. Ist die Lötspitze
kalt, wird der Magnet vom Temperaturfühler angezogen. In diesem
Zustand ist der Schalter geschlossen und die Heizung eingeschaltet.
Nähert sich der Temperaturfühler seinem Curie-Punkt (gewählte
Spitzentemperatur), ändert sich sein magnetisches Verhalten und
die Heizung wird ausgeschaltet. Kühlt die Spitze ab, zieht der Tem-
peraturfühler an und der Regelkreislauf beginnt erneut. Lieferumfang:
Die Wahl der Arbeitstemperatur erfolgt durch mehrfaches Wechseln 1 Stück Lötkolben TCPS
der Lötspitze mit dem an ihr angebrachten Temperaturfühler. Die 1 Stück Lötspitze LT M, Meißelform, 3,2 x 1,2 mm
Weller Longlife-Lötspitzen umfassen die Temperaturbereiche 260, 1 Stück Adapter mit Spitzenhülse PT7-LT
310, 370, 425 und 480 °C.
Merkmale: Bestell-Nr. Artikel
• dreiadriges Silikonkabel mit Stecker zum Anschluss an WTCP 51 803590 Weller Magnastat Lötkolben TCPS
• hart geerdet 803600 Magnetschalter, für TCPS
dž ƱǞ ūıĦťŗøČøĩūıČ İĕť –øİŔøŗÑťūŗċůđĩøŗ ıÑëđ ūŗĕøǞ,ƥøĦť 803610 Heizelement, für TCPS
• Spitzenfamilie PT, LT 804476 Lötspitzenadapter, PT6-LT für TCPS, TCP 12, TCP 24, 310 °C
Technische Daten: 804477 Lötspitzenadapter, PT9-LT für TCPS, TCP 12, TCP 24, 480 °C
Leistung: 50 W 805230 Lötspitzenadapter, PT8-LT für TCPS, TCP 12, TCP 24, 425 °C
Temperaturbereich: 260-480 °C 801352 Lötspitze LT, Meißelform, LT M/Ø 3,2 mm, gerade, lang

81
