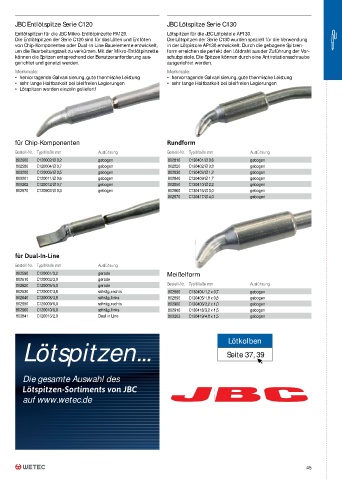

Page 45 - Wetek catalogue
P. 45

JBC Entlötspitze Serie C120                             JBC Lötspitze Serie C130
       Entlötspitzen für die JBC Mikro-Entlötpinzette PA120.   Lötspitzen für die JBC Lötpistole AP130.
       Die Entlötspitzen der Serie C120 sind für das Löten und Entlöten   Die Lötspitzen der Serie C130 wurden speziell für die Verwendung
       von Chip-Komponenten oder Dual-In-Line Bauelemente entwickelt,   in der Lötpistole AP130 entwickelt. Durch die gebogene Spitzen-
       um die Bearbeitungszeit zu verkürzen. Mit der Mikro-Entlötpinzette   form erreichen sie perfekt den Lötdraht aus der Zuführung der Vor-
       können die Spitzen entsprechend der Benutzeranforderung aus-  schubpistole. Die Spitzen können durch eine Antirotationsschraube
       gerichtet und genutzt werden.                           ausgerichtet werden.
       Merkmale:                                               Merkmale:
       •   hervorragende Galvanisierung, gute thermische Leistung  •   hervorragende Galvanisierung, gute thermische Leistung
       •  sehr lange Haltbarkeit bei bleifreien Legierungen    •  sehr lange Haltbarkeit bei bleifreien Legierungen
       •   Lötspitzen werden einzeln geliefert!










       für Chip-Komponenten                                    ˆūıñċĺŗİ

       Bestell-Nr. Typ/Maße mm        Ausführung               Bestell-Nr. Typ/Maße mm        Ausführung
       802600  C120002/Ø 0,2          gebogen                   802810  C130401/Ø 0,6         gebogen
       802580  C120004/Ø 0,7          gebogen                   802820  C130402/Ø 0,8         gebogen
       800200  C120006/Ø 0,5          gebogen                   802830  C130403/Ø 1,2         gebogen
       800201  C120011/Ø 0,6          gebogen                   802840  C130409/Ø 1,7         gebogen
       800202  C120012/Ø 0,7          gebogen                   802850  C130410/Ø 2,2         gebogen
       802570  C120902/Ø 0,3          gebogen                   802860  C130416/Ø 3,0         gebogen
                                                                802870  C130417/Ø 4,0         gebogen












       ċůŗ #ūÑĩǞHıǞYĕıø
       Bestell-Nr. Typ/Maße mm        Ausführung
       802590  C120001/0,2            gerade                   Meißelform
       802610  C120003/3,0            gerade
       802620  C120005/5,0            gerade                   Bestell-Nr. Typ/Maße mm        Ausführung
       802630  C120007/3,5            schräg, rechts            802880  C130404/1,2 x 0,7     gebogen
       802640  C120008/3,5            schräg, links             802890  C130405/1,8 x 0,8     gebogen
       802650  C120009/6,0            schräg, rechts            802900  C130406/2,2 x 1,0     gebogen
       802660  C120010/6,0            schräg, links             802910  C130418/3,2 x 1,5     gebogen
       803841  C120013/2.0            Dual in Line              800203  C130419/4,8 x 1,5     gebogen



                                                                                      Lötkolben
          Lötspitzen...                                                               Seite 37, 39






          Die gesamte Auswahl des
          YŃťŜŔĕťƍøıǞĺŗťĕİøıťŜ žĺı U

          auf www.wetec.de














                                                                                                                   45
