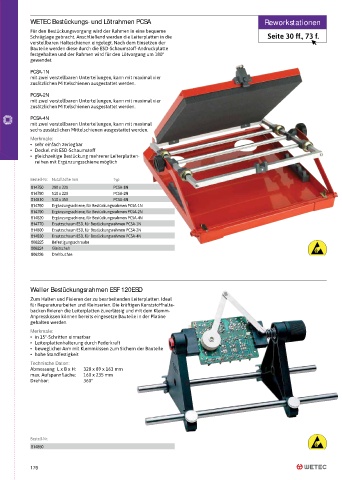

WETEC Bestückungs- und Lötrahmen PCSA Reworkstationen

Für den Bestückungsvorgang wird der Rahmen in eine bequeme
Schräglage gebracht. Anschließend werden die Leiterplatten in die øĕťø ƲƯ ƥǍLj ƶƲ ċǍ
verstellbaren Halteschienen eingelegt. Nach dem Einsetzen der
Ñūťøĕĩø ſøŗñøı ñĕøŜø ñūŗëđ ñĕø ,#ǞëđÑūİŜťĺƥǞ ıñŗūëĦŔĩÑťťø
festgehalten und der Rahmen wird für den Lötvorgang um 180°
gewendet.

PCSA-1N
mit zwei verstellbaren Unterteilungen, kann mit maximal vier
zusätzlichen Mittelschienen ausgestattet werden.
PCSA-2N
mit zwei verstellbaren Unterteilungen, kann mit maximal vier
zusätzlichen Mittelschienen ausgestattet werden.

PCSA-4N
mit zwei verstellbaren Unterteilungen, kann mit maximal
sechs zusätzlichen Mittelschienen ausgestattet werden.
Merkmale:
• sehr einfach zerlegbar
dž #øëĦøĩ İĕť ,#ǞëđÑūİŜťĺƥ
• gleichzeitige Bestückung mehrerer Leiterplatten-
reihen mit Ergänzungsschiene möglich

Bestell-Nr. būťƍƨßëđø İİ Typ
814750 280 x 220 PCSA-1N
814780 510 x 220 PCSA-2N
814810 510 x 350 PCSA-4N
814760 Ergänzungsschiene, für Bestückungsrahmen PCSA-1N
814790 Ergänzungsschiene, für Bestückungsrahmen PCSA-2N
814820 Ergänzungsschiene, für Bestückungsrahmen PCSA-4N
814770 Ersatzschaum ESD, für Bestückungsrahmen PCSA-1N
814800 Ersatzschaum ESD, für Bestückungsrahmen PCSA-2N
814830 Ersatzschaum ESD, für Bestückungsrahmen PCSA-4N
806225 Befestigungsschraube
806224 Gleitschuh
806226 Drehbuchse

Weller Bestückungsrahmen ESF 120ESD

Zum Halten und Fixieren der zu bearbeitenden Leiterplatten. Ideal
ċůŗ ˆøŔÑŗÑťūŗÑŗêøĕťøı ūıñ WĩøĕıŜøŗĕøıǍ #ĕø ĦŗßċťĕČøı WūıŜťŜťĺƥđÑĩťøǞ
êÑëĦøı ƧƄĕøŗøı ñĕø YøĕťøŗŔĩÑťťøı ƍūžøŗĩßŜŜĕČ ūıñ İĕť ñøİ WĩøİİǞ
Anpresskissen können bereits eingesetze Bauteile in der Platine
gehalten werden.
Merkmale:
• in 15°-Schritten einrastbar
• Leiterplattenhalterung durch Federkraft
• beweglicher Arm mit Klemmkissen zum Sichern der Bauteile
• hohe Standfestigkeit
Technische Daten:
Abmessung L x B x H: 328 x 89 x 163 mm
İÑƄǍ ūċŜŔÑııƨßëđøLJ ưƵƯ Ƅ ƱƲƴ İİ
Drehbar: 360°

Bestell-Nr.
814850

176
