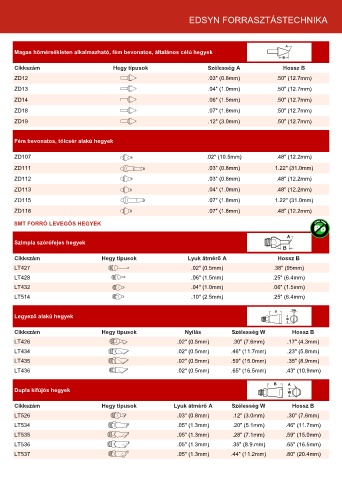

Page 215 - DLB Katalógus 2016

EDSYN FORRASZTÁSTECHNIKA

Magas hőmérsékleten alkalmazható, fém bevonatos, általános célú hegyek

Cikkszám Hegy típusok Szélesség A Hossz B

ZD12 .03" (0.8mm) .50" (12.7mm)
ZD13 .04" (1.0mm) .50" (12.7mm)

ZD14 .06" (1.5mm) .50" (12.7mm)
ZD18 .07" (1.8mm) .50" (12.7mm)
ZD19 .12" (3.0mm) .50" (12.7mm)

Fém bevonatos, tölcsér alakú hegyek

ZD107 .02" (10.5mm) .48" (12.2mm)

ZD111 .03" (0.8mm) 1.22" (31.0mm)
ZD112 .03" (0.8mm) .48" (12.2mm)

ZD113 .04" (1.0mm) .48" (12.2mm)
ZD115 .07" (1.8mm) 1.22" (31.0mm)
ZD118 .07" (1.8mm) .48" (12.2mm)

SMT FORRÓ LEVEGŐS HEGYEK

Szimpla szórófejes hegyek

Cikkszám Hegy típusok Lyuk átmérő A Hossz B
LT427 .02" (0.5mm) .38" (95mm)
LT428 .06" (1.5mm) .25" (6.4mm)

LT432 .04" (1.0mm) .06" (1.5mm)
LT514 .10" (2.5mm) .25" (6.4mm)

Legyező alakú hegyek

Cikkszám Hegy típusok Nyílás Szélesség W Hossz B
LT426 .02" (0.5mm) .30" (7.6mm) .17" (4.3mm)
LT434 .02" (0.5mm) .46" (11.7mm) .23" (5.8mm)
LT435 .02" (0.5mm) .59" (15.0mm) .35" (8.9mm)
LT436 .02" (0.5mm) .65" (16.5mm) .43" (10.9mm)

Dupla kifújós hegyek

Cikkszám Hegy típusok Lyuk átmérő A Szélesség W Hossz B
LT526 .03" (0.8mm) .12" (3.0mm) .30" (7.6mm)
LT534 .05" (1.3mm) .20" (5.1mm) .46" (11.7mm)
LT535 .05" (1.3mm) .28" (7.1mm) .59" (15.0mm)

LT536 .05" (1.3mm) .35" (8.9.mm) .65" (16.5mm)
LT537 .05" (1.3mm) .44" (11.2mm) .80" (20.4mm)
