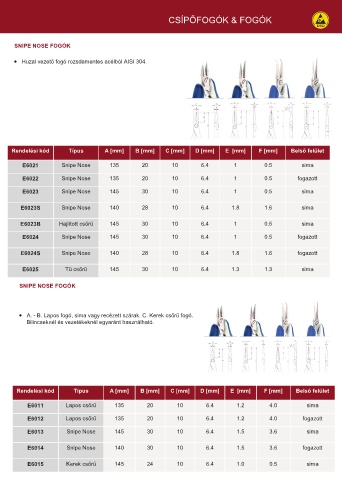

CSÍPŐFOGÓK & FOGÓK

SNIPE NOSE FOGÓK

 Huzal vezető fogó rozsdamentes acélból AISI 304.

Rendelési kód Típus A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] Belső felület

E6021 Snipe Nose 135 20 10 6.4 1 0.5 sima

E6022 Snipe Nose 135 20 10 6.4 1 0.5 fogazott

E6023 Snipe Nose 145 30 10 6.4 1 0.5 sima

E6023S Snipe Nose 140 28 10 6.4 1.8 1.6 sima

E6023B Hajlított csőrű 145 30 10 6.4 1 0.5 sima

E6024 Snipe Nose 145 30 10 6.4 1 0.5 fogazott

E6024S Snipe Nose 140 28 10 6.4 1.8 1.6 fogazott

E6025 Tű csőrű 145 30 10 6.4 1.3 1.3 sima

SNIPE NOSE FOGÓK

 A. - B. Lapos fogó, sima vagy recézett szárak. C. Kerek csőrű fogó.
Bilincseknél és vezetékeknél egyaránt használható.

Rendelési kód Típus A [mm] B [mm] C [mm] D [mm] E [mm] F [mm] Belső felület

E6011 Lapos csőrű 135 20 10 6.4 1.2 4.0 sima

E6012 Lapos csőrű 135 20 10 6.4 1.2 4.0 fogazott

E6013 Snipe Nose 145 30 10 6.4 1.5 3.6 sima

E6014 Snipe Nose 140 30 10 6.4 1.5 3.6 fogazott

E6015 Kerek csőrű 145 24 10 6.4 1.0 0.5 sima
