EM EYE ESD Esemény monitor

2016.11.10. 12:48

ESD események, elektromágneses terek, rádiófrekvenciás jelek mérése. Egy asztali mérőműszer tudása egy kézben

Függetlenül attól, hogy ön a termék fejlesztésért, az EMC megfelelőségért, az ESD megelőzésért, a berendezések telepítésért és karbantartásáért felelős vagy akár a kutatásban érintett az munkája minősége erősen függ attól, hogy milyen műszereket használ. Az, hogy eléri vagy nem éri el a célját pusztán attól függ, hogy milyen lehetőségei vannak a különféle mérések elvégzésére, adatgyűjtésre és tárolásra, az eredmények prezentálására a lehető legkönnyebb módon és mindenezek számítógépen történő feldolgozására a maximális hordozhatóság lehetősége mellett.

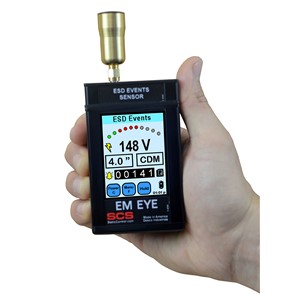

Hogy egy kicsit egyszerűbbé tegyük munkájukat bemutatjuk EM Eye Meter műszerünket, mely egyike a legkisebb műszereknek a ESD események, elektromágneses terek, rádiófrekvenciás jelek mérése területén, attól függően, hogy éppen milyen érzékelőt csatlakoztat a készülékhez. A műszer segítségével jelentős mértékben bővítheti mérési lehetőségeit a legolcsóbb módon, hiszen egy új érzékelőt megvásárolni jelentősen kisebb költség megvásárolni, mint egy egész műszert. A készülék 275 grammos súlyának köszönhetően szó szerint elfér a zsebében vagy a tenyerében. A színes érintőkijelző pedig egyszerűen kezelhetővé teszi.

ESD események mérése – Az EM EYE készülék képes érzékelni az ESD eseményeket legyen szó akár Emberitest-modellről (HBM), Töltöttest-modellről (CDM), vagy gépmodellről (MM). A műszer bárki számára, aki ESD területen érintett, egyszerűen kezelhető. Információkat szolgáltat az ESD kisülés mértékéről és számáról egy konkrét helyen, a kisülés idejéről.

Technikai adatok
Funkciók	ESD esemény érzékelő Elektromágneses térerőmérő (EMF) Teljesítmény-sűrűségmérő Kisugárzott izotóp teljesítménymérő (EIRP) Rádiófrekvenciás mérő (RF)
Hang visszajelzés	Hangszóró hangerőszabályzóval
Külső adattárolás	MiniSD™ Card, FAT32, SanDisk 512Mb, 1GB, 2GB
Rögzítési intervallum	Csúcsértékek: 1 - 360 s; Átlagértékek: 0,1 - 360 s
Akkumulátor	1. Lithium-ion, belső 2. Lithium gombelem, belső
Akkumulátor élettartam	~ 8 óra, 10%-os fényerő mellett; ~ 4 óra, 100%-os fényerő mellett Töltési idő: kb. 2 óra
Működési hőmérséklet	10 – 40°C
Relatív pártatartam	30 – 70% RH
Kijelző	TFT RGB LCD 240 x 320 pixel
Méret	SZ x V x H: 65 x 32 x 105 mm
Fülhallgató csatlakozó	3,5 mm
Antenna/Kábel csatlakozó	fordított SMA
Tápegység/töltő	Bemenet: 100-240 V ~ 50-60 Hz 0,2 A Kimenet: 5,0 V 1000 mA ID 1.3 mm; OD 3.5 mm

Alkalmazás	Jellemzők
ESD események	ESD események
ESD Audit és felmérés	Érzékeli az ESD eseményeket és forrásukat
ESD diagnosztika	Méri az egyedi ESD események nagyságát
Csökkenti az ESD veszteségeket	ESD események számának mérése
Adatrögzítés ESD jelentésekhez és statisztikákhoz	Rögzíti az ESD események nagyságát, melyeket időbélyegzővel lát el
Elektromágneses terek	Hallhatóvá teszi az ESD eseményeket a beépített hangszóró segíytségével
EMC diagnózis	Elektromágneses terek
Antennatelepítés és karbantartás	Méri az elektromágneses terem nagyságát
Telekommunikáció (CW, TDMA/GSM/DECT)	Méri a folyamatos és pulzáló tereket
RF biztonság	Méri a térerősséget és a teljesítménysűrűséget
Energia eszközök diagnosztikája	EIRP mérése
Interferencia analízis	EMI jelek forrásának mérése
Helyszíni felmérés	Rádiófrekvenciás jelek
Rádiófrekvenciás jelek	1 MHz – 2.5 GHz
Termék tervezés	Széles mérési tartomány
Kutatás-fejlesztés
Rádiófrekvenciás eszközök karbantartása
